Необходимы следующие условия для формирования месторождений нефти и газа в залегающих в глубинах земли отложениях, из которых экономически выгодно извлекать углеводороды: наличие соответствующих пород-коллекторов и относительно непроницаемых покрышек и ловушек, которые предотвращают утечку углеводородов к земной поверхности.
Породы-коллекторы. Для того чтобы стать коллектором, порода должна обладать пористостью и проницаемостью. Те же свойства необходимы для сохранения нефти и газа, а также запасов подземных вод. Пористость – это процент содержания пустот в породе. Кристаллические породы могут иметь менее 1% пустот, тогда как некоторые песчаники – 35–40%, а кавернозные известняки могут обладать даже еще большей пористостью. Наиболее обычный тип пустот – промежутки между зернами крупнозернистых осадочных пород, подобных песчаникам. Размер зерен не влияет на процент пористости, если этот размер одинаков, но при смешении зерен разного размера мелкие зерна частично заполняют пространство между крупными, уменьшая тем самым процент пористости. Итоговая пористость обломочных пород зависит от степени последующей цементации зерен; цемент породы осаждается из циркулирующих вод (таковы многие карбонатные, сульфатные и другие «хемогенные» цементы; весьма распространенные глинистые цементы образуются при одновременном осаждении песчаных зерен и глинистых частиц). Если цементация полная, то пористость не сохраняется.
Другой распространенный тип пустот – это каверны растворения в карбонатных породах – известняках и доломитах. Всякий раз, когда такие породы находятся в зоне проникновения или циркуляции подземных вод, они в какой-то степени растворяются, и результатом может быть образование высокопористых пород. Размер каверн выщелачивания изменяется от микроскопических пор до гигантских пещер. Еще одним типом природных пустот являются каверны выветривания, а также трещины и щели.
Проницаемость – это свойство пород быть проводником при движении жидкостей или газов. Некоторые глины имеют такую же высокую пористость, как и песчаники, но они непроницаемы, так как размер их пор очень мал. Чем крупнее поры, тем выше проницаемость. Прямой связи между пористостью и проницаемостью, в общем, нет, хотя обычно породы с невысокой пористостью (10–15%) имеют также и низкую проницаемость. Если проницаемость мала, то нефть будет только слабо сочиться из породы и продуктивность окажется ниже экономически эффективной. Поэтому трудно извлекать нефть из глин, хотя обильные признаки нефти в них имеются во многих районах мира. Методы извлечения нефти из глинистых пород разрабатываются.
Пласты пород - коллекторов должны иметь определенную мощность и относительно постоянную проницаемость по латерали. Мощность, ниже которой пласт-коллектор не может разрабатываться с необходимой экономической эффективностью, зависит от многих причин, включая стоимость бурения в данном районе, глубину, пористость и объем (запасы) нефти.
Хотя обычно породами - коллекторами являются песчаники и карбонатные породы, любые породы, которые обладают необходимыми геологическими или структурными характеристиками, могут содержать нефть в промышленных количествах. Примером являются трещиноватые глины (аргиллиты), конгломераты, зоны выветривания на древних поверхностях гранитов и серпентизированные магматические образования.
Покрышки. Для образования залежей необходимо, чтобы пористые и проницаемые породы-коллекторы перекрывались породами, которые препятствуют последовательной миграции нефти и газа вверх. Обычные экранирующие породы – это относительно непроницаемые глины. Другие породы, которые могут служить покрышками, – это плотно сцементированные песчаники, пласты плотных карбонатных пород, глины плоскостей сбросов и даже тела соляных и изверженных пород.
Ловушки. Большинство пород-коллекторов имеют вид пластов или слоев, которые на сколько-нибудь значительных расстояниях отклоняются от горизонтального положения. Величина наклона изменяется от примерно 4 м/км до 90?. В результате этого капли нефти или пузырьки газа, насыщающие породы-коллекторы, просачиваются вверх через насыщенные водой поры к подошве и затем перемещаются вверх по восстанию пластов вдоль раздела коллектор – покрышка. Если наклон продолжается до поверхности и пласт-коллектор остается на всем протяжении проницаемым, нефть (газ) будет выходить из пласта. Но если наклон вверх не продолжается, а существует перегиб или породы-коллекторы теряют по латерали свою проницаемость, нефть будет улавливаться до того, как она сможет выйти из пласта на поверхность. Образование ловушки вследствие изменения направления наклона пластов пород обычно обусловлено движениями земной породы; такие ловушки относятся к структурному типу. Изменения проницаемости ведут к образованию стратиграфических ловушек.

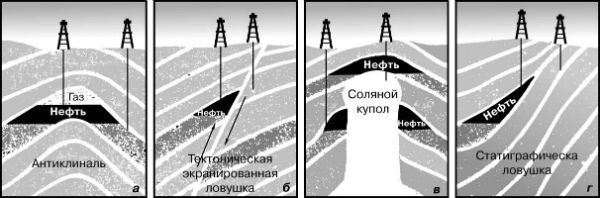

Простейшим типом структурной ловушки является выгнутая вверх складка-антиклиналь. Складчатость может быть результатом сокращения земной коры, сброса в глубинах земли, магматической деятельности, внедрения соляных масс; она может быть вызвана уплотнением над выступом погребенного рельефа или растворением пород. Скопление нефти и газа в антиклиналях происходит за счет улавливания движущихся вверх капелек жидкости и пузырьков газа аркой смятых в складку пластов. На флангах складки под нефтью скапливается более тяжелая пластовая вода. Одно из крупнейших нефтяных месторождений мира – Гхавар в Саудовской Аравии – связано именно с антиклиналью.
Одним из специфических видов антиклиналей являются соляные купола (рис. в). Они представляют собой штоки или призмы соли, выжатой с больших глубин. Купола имеют в плане округлую или эллиптическую форму диаметром почти 1 км и высотой 6 и более км. Эти купола частично прорывают слои осадочных пород, а залегающие над ними пласты изгибаются в виде антиклинали или купола. Залежи нефти могут формироваться в покрывающей соляной купол антиклинали, в пластах, ограниченных стенкой соляного купола, и в выщелоченных кавернозных породах кровли купола (кэпроки).
Тектонически ограниченные ловушки (рис. б), как и антиклинали и соляные купола, являются разновидностью структурных ловушек. Ловушка этого типа образуется за счет того, что при сдвиге (взаимном перемещении пластов) проницаемые пласты вверх по восстанию в зоне разлома экранируются непроницаемым глинистым барьером, который эффективно преграждает движение нефти вверх по восстанию проницаемого насыщенной водой наклонно залегающего пласта.
Если пласты-коллекторы латерально замещаются непроницаемыми породами, возникает стратиграфическая ловушка (рис. г). Основная причина изменения пористости и проницаемости пласта в пространстве связана с изменениями условий осадконакопления по площади. Другой причиной изменения коллекторных свойств является растворяющее действие пластовых вод. Так, участками может растворяться карбонатный цемент в песчаниках. Большую роль играет образование каверн в карбонатных породах. Важный вид стратиграфических ловушек образуется при срезании, эрозии серии наклонно залегающих пластов, в том числе пористых и проницаемых, и последующем их перекрытии непроницаемыми породами-покрышками.
