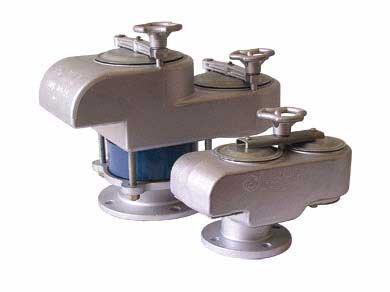

Совмещеный механический дыхательный клапан ( СМДК )

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Разрешение госгортехнадзора России № РРС 03-11151 от 09.02.2004

.
Совмещенный механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара. Клапан СМДК устанавливается на монтажный патрубок резервуара при помощи присоединительного фланца.


По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.


Пример обозначения при заказе: СМДК-50 АА У1 ТУ 3689-003-10524112-2001, где: 50-условный проход клапана, У1 - климатическое исполнение, А - алюминиевый корпус,


А - огнепреграждающий элемент из алюминиевой фольги.



 Наименование параметров    СМДК- 50 AA   СМДК- 100 AA   СМДК- 150   СМДК- 200   СМДК- 250
 Условный проход, мм   50  100  150   200   250
 Давление срабатывания, мм вод.ст.   160-180  160-180  160-180  140-160  140-160
 Вакуум срабатывания, мм.вод.ст.   20-25
 Пропускная способность, м3/ч   25-50  25-100  25-100  25-200  25-250
 Габаритные размеры, мм     - длина L    285   425   546   745   946
 - ширина   140   250   265   315   370
 - высота H  202  333  352  461  568
 Присоединительные размеры, мм.     D  140  205  260  315  370
 D1  110  170  225  280  335
 d  14  18  18  18  18
 n, шт.  4  4  4  8  12
 Масса, кг, не более   5,0  11,5  26,5  47,5  95,5
