Заключение о соответствии противопожарным правилам № 4 от 10.02.03г.

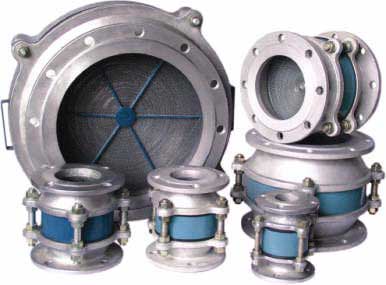

Огнепреградители ОП и плямяпреградители ПП и ПОЖ-80 предназначены для временного предотвращения проникновения пламени внутрь резервуаров с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом.
ОП и ПП устанавливаются на монтажные патрубки резервуаров, ПОЖ-80 на приемные трубопроводы АЗС.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе: ОП-150 АА У1, ТУ 3689-014-10524112-2002, где:150 - условный проход огнепреградителя, У1 - климатическое исполнение.
| Наименование параметров | ОП- 50 АА | ОП- 50 ААН | ОП- 80 ААН | ОП- 100 АА | ОП- 100 ААН | ОП- 150 ААН | ОП- 200 ААН | ОП- 250 ААН | ОП- 300 ААН | ОП- 350 ААН | ОП- 500 ААН | ПП- 50 А | ПП- 100 АА | ПОЖ- 80 | |
| Условный проход Dy, мм. | 50 | 50 | 80 | 100 | 100 | 150 | 200 | 250 | 300 | 350 | 500 | 50 | 100 | 100 | |
| Пропускная способность при сопротивлении воздушного потока 118 Па, м3/час | 25 | 100 | 150 | 100 | 200 | 215 | 380 | 600 | 750 | 900 | 2200 | 25 | 100 | 80 - 100 | |
| Высота H, мм. | 80 | 172 | 200 | 94 | 200 | 230 | 255 | 243 | 275 | 420 | 317 | 80 | 80 | 80 | |
| Диаметр D, мм. | 140 | 160 | 214 | 207 | 230 | 303 | 375 | 450 | 527 | 635 | 858 | 92 | 148 | 207 | |
| Присоединительные размеры, мм. | D1 | 140 | 141 | 184 | 207 | 205 | 260 | 315 | 370 | 440 | 485 | 640 | - | - | 207 |
| D2 | 110 | 110 | 150 | 170 | 170 | 225 | 280 | 335 | 395 | 445 | 600 | - | - | 170 | |
| d | 14 | 14 | 17 | 18 | 17 | 18 | 18 | 18 | 22 | 22 | 22 | - | - | 18 | |
| n | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 12 | 12 | 12 | 16 | - | - | 4 | |
| Масса, кг, не более | 1,3 | 3 | 5,0 | 3,6 | 6,1 | 10 | 16 | 20 | 30 | 45 | 70 | 0,7 | 1,5 | 3,6 | |
