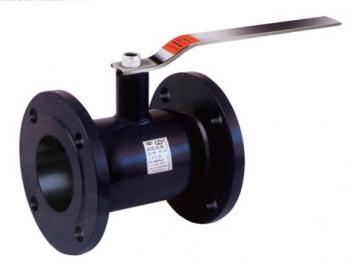

Шаровый кран КШЦФ стандартнопроходной

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

У Вас есть уникальный шанс купить стандартнопроходной газовый шаровый кран КШЦФ по недорогой цене! Лучшие условия при заказе, сервис обслуживание и доставка!

О стандартнопроходных газовых шаровых кранах КШЦФ

В виде запорного устройства, которые перекрывают или открывают газовый трубопровод применяют газовый шаровой кран кшцп стандартнопроходной.

Устанавливаются краны КШЦФ в произвольном положении, присоединяются фланцевым соединением, обладают размерами ГОСТа 12815-80.

Состоит кран кшцф стандартно из корпуса, штока, шара, а также из уплотнений и есть еще кольцо с уплотнением под шар. Материалы, из которых изготовлены составляющие также известны – это углеродистая сталь для корпуса, а также нержавеющая сталь для штока, уплотнения выполняются из эластомера на основе фторосилоксана.

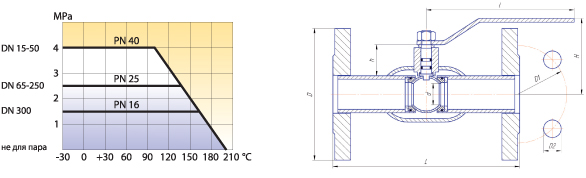

Технические параметры и размеры стандартнопроходных газовых шаровых кранов КШЦФ

DN PN Маркировка d D D1 D2 n отв h H I L Вес, кг.
15 40 КШ.Ц.Ф.015.040.Н/П.02 15 95 65 14 4 23 60 210 120 1.9
20 40 КШ.Ц.Ф.020.040.Н/П.02 16 105 75 14 4 23 60 210 120 2.3
25 40 КШ.Ц.Ф.025.040.Н/П.02 25 115 85 14 4 27 65 210 140 2.8
32 40 КШ.Ц.Ф.032.040.Н/П.02 25 135 100 18 4 32 75 210 140 3.5
40 40 КШ.Ц.Ф.040.040.Н/П.02 32 145 110 18 4 44 95 230 165 5.5
50 40 КШ.Ц.Ф.050.040.Н/П.02 40 160 125 18 4 43 100 230 180 6.0
65 16 КШ.Ц.Ф.065.016.Н/П.02 50 180 145 18 4 44 110 230 200 7.9
65 25 КШ.Ц.Ф.065.025.Н/П.02 50 180 145 18 8 44 110 230 200 8.3
80 16 КШ.Ц.Ф.080/070.016.Н/П.02 65 195 160 18 8 67 135 330 210 10.1
80 25 КШ.Ц.Ф.080/070.025.Н/П.02 65 195 160 18 8 67 135 330 210 10.6
100 16 КШ.Ц.Ф.100/080.016.Н/П.02 75 215 180 18 8 67 145 330 230 12.9
100 25 КШ.Ц.Ф.100/080.025.Н/П.02 75 230 190 22 8 67 145 330 230 13.4
125 16 КШ.Ц.Ф.125/100.016.Н/П.02 100 243 210 18 8 94 190 525 350 27.2
125 25 КШ.Ц.Ф.125/100.025.Н/П.02 100 270 220 26 8 94 190 525 350 31.0
150 16 КШ.Ц.Ф.150/125.016.Н/П.02 125 280 240 22 8 98 210 525 380 35.5
150 25 КШ.Ц.Ф.150/125.025.Н/П.02 125 300 250 26 8 98 210 525 380 40.7

200

 16 КШ.Ц.Ф.200/150.016.Н/П.02 150 335 295 22 12 84 225 650 450 54.7
200 25 КШ.Ц.Ф.200/150.025.Н/П.02 150 360 310 26 12 84 225 650 450 61.2
200 16 КШ.Ц.Ф.200/180.016.Н/П.02 180 360 310 26 12 84 225 650 530 61.2
200 25 КШ.Ц.Ф.200/180.025.Н/П.02 180 360 310 26 12 84 225 650 530 61.2
250 16 КШ.Ц.Ф.250/180.016.Н/П.02 180 405 335 26 12 82 250 650 530 91.7
250 25 КШ.Ц.Ф.250/180.025.Н/П.02 180 425 370 26 12 82 250 650 530 100.5
300* 16 КШ.Ц.Ф.300/250.016.Н/П.02 250 460 410 26 12 106 740   750 120.0

* - строительная высота указана с редуктором
