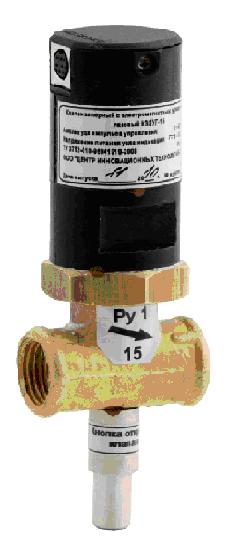

Успейте заказать газовый запорный клапан КЗЭУГ с электромагнитным управлением по недорогой цене в нашей компании! Отличное качество товара, современный поход к каждому клиенту, сопровождение на всех этапах сделки!
Трубопроводные магистрали, а также газогорелочные устройства, по которым движется рабочая среда, например, природный газ под давлением до 0,005 МПа, должен иметь запорный механизм, поэтому этот механизм исполнен в виде газового запорного клапана КЗЭУГ с электромагнитным управлением.
Взвод клапана осуществляется вручную, чтобы определить открыт или закрыт клапан, предусмотрен датчик.
|
Характеристика |
Значение |
|---|---|
|
Монтаж клапана |
На вертикальном, горизонтальном участке трубопровода |
|
Соединение клапана с трубопроводом |
Муфтовое |
|
Герметичность затвора, класс |
А |
|
Корпус клапана, материал |
Латунь |
|
Корпус клапана, вид |
Литой |
|
Срабатывание клапана, время |
До 1 секунды |
|
Условное давление для запорных элементов НД |
(1) 0,1 (кгс/см2) МПа |
|
Условное давление для запорных элементов СД |
(4) 0,4 (кгс/см2) МПа |
|
Управляющий сигнал закрывающего клапана, амплитуда импульса |
20-42 В |
|
Характеристика |
КЗЭУГ-15 |
КЗЭУГ-20 |
КЗЭУГ-25 |
|---|---|---|---|
|
Условный проход, мм |
15 |
20 |
25 |
|
Габаритные размеры, мм |
не более 60х42х155 |
не более 70х40х160 |
не более 85х50х155 |
|
Масса, кг |
не более 0,75 |
не более 0,8 |
не более 0,85 |
|
Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) |
55х37х150 (1/2") |
65х32х155 (3/4") |
80х42х150 (1") |
|
Технические условия |
ТУ 3712-003-51391678-03 |
ТУ 3712-003-51391678-03 |
ТУ 3712-003-51391678-03 |
|
Характеристика |
КЗЭУГ-32 |
КЗЭУГ-40 |
КЗЭУГ-50 |
|---|---|---|---|
|
Условный проход, мм |
32 |
40 |
50 |
|
Габаритные размеры, мм |
не более 95х60х185 |
не более 120х65х210 |
не более 135х75х220 |
|
Масса, кг |
не более 1,2 |
не более 1,5 |
не более 1,8 |
|
Строительные размеры (L1xB1xH1 мм, D (G), d (кол. отв.)) |
90x55x180 (1 1/4") |
115x65x205 (1 1/2") |
130x70x215 (2") |
|
Технические условия |
ТУ 3712-003-51391678-03 |
ТУ 3712-003-51391678-03 |
ТУ 3712-003-51391678-03
|
