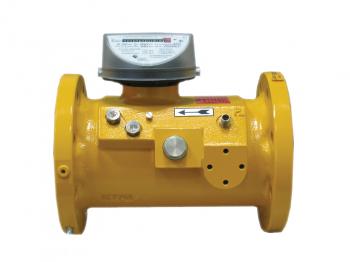

Счетчики TRZ предназначены для коммерческого и технологического учет плавноменяющихся потоков природного газа.
Область применения: для учета газов: аргона,азота, неагрессивных газов.
Используются в газоснабжении, химической промышленности и теплоэнергетике. Главной отличительной особенностью конструкции турбинного счётчика газа TRZ является то, что он состоит из двух основных элементов - прочного герметичного корпуса и установленного в нём измерительного преобразователя.
Метрологические характеристики счётчика газа TRZ зависят лишь от качества изготовления измерительного преобразователя и не зависят от индивидуальных особенностей корпуса счётчика газа и механических нагрузок, действующих на него в процессе эксплуатации.
Возможность замены измерительного картриджа при периодической поверке или в случае возникновения неисправностей, замена на поверенный картридж приравнивается к поверке счетчика.
Главные особенности счётчика газа TRZ
- Длина прямых участков: до счетчика – от 2-х Ду, после счетчика – не требуется;
- Широкий диапазон рабочих расходов (Qmin / Qmax) – до 1:30;
- Высокая точность измерения;
- Возможность кратковременного – до 1,6 кратного превышения максимальной нагрузки по расходу газа;
- Счетчики газа TRZ Ду50, 80, 100, 150 (Qmax=13…1600 м3/ч) поставляются в исполнении без масляного насоса (такие счетчики оснащены подшипниками, не требующими смазки), что упрощает обслуживание счетчика;
- Возможность работы с электронными корректорами объема газа ЕК260, TC210, TC215, GAS-NET-F1 (коммерческий учет);
- Возможность подключения высокочастотных датчиков A1S и A1R, позволяющих измерять мгновенный расход газа и контролировать целостность лопастей турбинного колеса;
- Возможность калибровки при высоком давлении на природном газе.
- Монтаж счетчиков можно производить горизонтально и вертикально при подаче газа как сверху вниз, так и снизу вверх.
Счетчик газа турбинный TRZ состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.
Основные характеристики:
- Диапазон рабочих расходов: от 5 м3/ч до 6500 м3/ч
- Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа -
Диапазон измерений (Qмин / Qмакс): Qмин / Qмакс = 1:20 ; 1:30 (по специальному заказу)
- Диапазоны температур: окружающей среды -40...+700С; измеряемой среды -30...+600С
- Диаметр условного прохода (мм): от Ду 80мм до Ду 300мм -TRZ G160... G4000: пределы допускаемой относительной погрешности: в диапазоне расходов от 0,1 Qмакс до Qмакс ±2% в диапазоне расходов от Qмин до 0,1Qмакс - TRZ G65: пределы допускаемой относительной погрешности: ±1% в диапазоне расходов от 0,2 Qмакс до Qмакс ±2% в диапазоне расходов от Qмин до 0,2Qмакс
- Межповерочный интервал 8 лет
