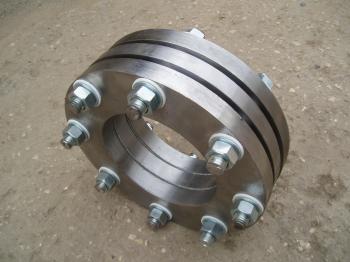

Изолирующее фланцевое соединение ИФС

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161





 Давление, МПа Давление, МПа
Ру 1,0Ру 1,6Ру 2,5Ру 1,0Ру 1,6Ру 2,5
ИФС-25 1450 руб.
 1550 руб. 1950 руб. ИФС-150 3600 руб. 3800 руб. 5300 руб.
ИФС-32 1550 руб. 1650 руб. 2100 руб. ИФС-200 5500 руб. 5800 руб. 7250 руб.
ИФС-40 1650 руб. 1800 руб. 2250 руб. ИФС-250 8600 руб. 9100 руб. 11300 руб.
ИФС-50 1750 руб. 1850 руб. 2350 руб. ИФС-300 10000 руб. 10500 руб. дог-ая
ИФС-65 1950 руб. 2150 руб. 3400 руб. ИФС-350 14800 руб. 15500 руб.
ИФС-80 2150 руб. 2250 руб. 3700 руб. ИФС-400 21700 руб. 22500 руб.
ИФС-100 2600 руб. 2800 руб. 4800 руб. ИФС-500 37000  руб. 38000 руб.



Для некоторых электроучастков трубопроводов применяют в качестве изолирующего соединения используют фланцевое ИФС. В нашей компании Вы можете совершить покупку данного ИФС по недорогой цене!

Об изолирующем фланцевом соединении ИФС

Такие соединения ИФС используют для изоляции блуждающих токов на выходах газопровода из земли или на входе в ГРПШ, ПГБ, ТКУ, ГРУ.

Также необходимо отметить, что маркировку некоторые производители меняют и называют соединения ФСИ, которые исполняются в два и три фланца.

Что же касается конструкции, то соединение на трубопроводе является плотным, прочным и посредством фторопластовой трубки и изолирующим электрическим прокладкам защищают от проходящего тока трубопровода.

За счет болтов и шпилек обеспечивается соединение фланцев достаточно плотно, кроме того также шпильки и болты изолируются диэлектрическими втулками от фланцев.

Для измерения сопротивления фланцев на трубопроводе на изолирующих соединениях есть возможность подключать приборы.

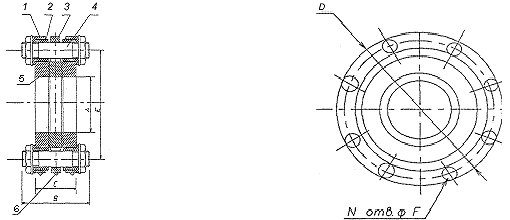

конструкция изолирующего фланцевого соединения (ИФС)
Рис. 1. Изолирующее фланцевое соединение ИФС

1 — фланец; 2 — втулка фторопластовая; 3 — фланец; 4 — шпилька; 5 — прокладка паронитовая; 6 — винт


Технические характеристики изолирующего соединения ИФС

Рабочая среда, температура-до +250 градусов по Цельсию

Электросопротивление в мощности 1 кВ- 5Мом

Условные обозначения фланцевых изолирующих соединений ИФС ФСИ при заказе

По ТУ 3799-004-11013589-2004 или ГОСТ 15150-69 обозначаются как ИФС – А-Б-В, буквы обозначают:

В-климатическое исполнение

Б-давление рабочей среды

А-диаметр прохода условного

Исполняются в двух видах-

• ИФС –А-Б-ХЛ 4 – окружающая среда при температуре в разбеге от до -60 +45 градусов для эксплуатации

• ИФС –А-Б-У1 –окружающая среда при температуре в разбеге от до -40 +60 С для эксплуатации

Технические параметры ИФС-А-Б-У1:

Тип

Ду, ммГабаритные размеры, мм
АВСDЕNF
ИФС-25-10 25 33 90 47 115 85 4 18,5
ИФС-25-16 25 33 100 59 115 85 4 18,5
ИФС-25-25 25 33 100 59 115 85 4 18,5
ИФС-32-10 32 39 110 53 135 100 4 22,5
ИФС-32-16 32 39 110 59 135 100 4 22,5
ИФС-32-25 32 39 120 65 135 100 4 22,5
ИФС-40-10 40 46 120 59 145 110 4 22,5
ИФС-40-16 40 46 124 65 145 110 4 22,5
ИФС-40-25 40 46 124 71 145 110 4 22,5
ИФС-50-10 50 59 110 59 160 125 4 22,5
ИФС-50-16 50 59 124 71 160 125 4 22,5
ИФС-50-25 50 59 130 75 160 125 4 22,5
ИФС-65-10 65 78 120 65 180 145 4 22,5
ИФС-65-16 65 78 130 77 180 145 4 22,5
ИФС-65-25 65 78 130 77 180 145 4 22,5
ИФС-80-10 80 91 125 75 195 160 4 22,5
ИФС-80-16 80 91 130 77 195 160 4 22,5
ИФС-80-25 80 91 130 83 195 160 8 22,5
ИФС-100-10 100 110 124 71 215 180 8 22,5
ИФС-100-16 100 110 135 83 215 180 8 22,5
ИФС-100-25 100 110 150 88 230 190 8 26,5
ИФС-150-10 150 161 130 77 280 240 8 26,5
ИФС-150-16 150 161 150 89 280 240 8 26,5
ИФС-150-25 150 161 154 94 300 250 8 30,5
ИФС-200-10 200 222 140 77 335 295 8 26,5
ИФС-200-16 200 222 160 95 335 295 12 26,5
ИФС-200-25 200 222 168 100 360 310 12 30,5
ИФС-250-10 250 276 142 82 390 350 12 26,5
ИФС-250-16 250 276 170 98 405 355 12 30,5
ИФС-250-25 250 276 184 107 425 370 12 34,5
ИФС-300-10 300 329 120 89 440 400 12 26,5
ИФС-300-16 300 329 170 101 460 410 12 30,5
ИФС-300-25 300 329 195 113 485 430 16 34,5
ИФС-350-10 350 377 155 90 500 460 16 26,5

Технические параметры ИФС-А-Б-ХЛ4:

ТипДу, ммГабаритные размеры, мм
АВСDЕNF
ИФС-25-10 25 33 99 47 115 85 4 18,5
ИФС-25-16 25 33 101 59 115 85 4 18,5
ИФС-25-25 25 33 103 55 115 85 4 18,5
ИФС-32-10 32 39 105 52 135 100 4 22,5
ИФС-32-16 32 39 107 53 135 100 4 22,5
ИФС-32-25 32 39 115 61 135 100 4 22,5
ИФС-40-10 40 46 113 55 145 110 4 22,5
ИФС-40-16 40 46 115 57 145 110 4 22,5
ИФС-40-25 40 46 123 65 145 110 4 22,5
ИФС-50-10 50 59 113 53 160 125 4 22,5
ИФС-50-16 50 59 117 59 160 125 4 22,5
ИФС-50-25 50 59 125 69 160 125 4 22,5
ИФС-65-10 65 78 119 59 180 145 4 22,5
ИФС-65-16 65 78 129 65 180 145 4 22,5
ИФС-65-25 65 78 135 73 180 145 4 22,5
ИФС-80-10 80 91 125 61 195 160 4 22,5
ИФС-80-16 80 91 130 69 195 160 4 22,5
ИФС-80-25 80 91 141 75 195 160 8 22,5
ИФС-100-10 100 110 129 67 215 180 8 22,5
ИФС-100-16 100 110 137 71 215 180 8 22,5
ИФС-100-25 100 110 155 81 230 190 8 26,5
ИФС-150-10 150 161 149 73 280 240 8 22,5
ИФС-150-16 150 161 153 77 280 240 8 22,5
ИФС-150-25 150 161 177 91 300 250 8 30,5
ИФС-200-10 200 222 151 73 335 295 8 26,5
ИФС-200-16 200 222 157 83 335 295 12 26,5
ИФС-200-25 200 222 193 94 360 310 12 30,5
ИФС-250-10 250 276 572 79 390 350 12 26,5
ИФС-250-16 250 276 172 88 405 355 12 30,5
ИФС-250-25 250 276 195 105 425 370 12 34,5
ИФС-300-10 300 329 161 85 440 400 12 26,5
ИФС-300-16 300 329 177 93 460 410 12 30,5
ИФС-300-25 300 329 209 113 485 430 12 34,5



По стоимости с ценами на изолирующие соединения ИФС, ФСИ можно ознакомиться при запросе.
