Измерительный комплекс СГ-ЭК на базе счетчиков СГ, RVG ,TRZ, RABO

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

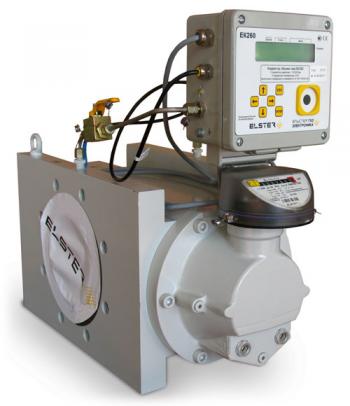

Вариант исполнения измерительного комплекса со счетчиком RVG ( СГ-ЭК-Р-.. )



Состав и назначение комплексов СГ-ЭК

Измерительные комплексы типа СГ-ЭК предназначены для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих газов.

Измерение количества газа осуществляется турбинными или ротационными счетчиками газа при рабочих условиях и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Используются на газораспределительных пунктах (ГРПШ, ПГБ) и станциях (ГРС), теплоэнергетических установках (ТКУ), применяются на объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

Применение комплекса СГ-ЭК для измерения объема кислорода недопустимо!



Измерительный комплекс СГ-ЭК состоит из корректора объема газа ЕК270 (ранее ЕК260) и счетчика газа в зависимости от исполнения:

  • СГ-ЭК-Р со счетчиком газа ротационным типа RABO или RVG;
  • СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или TRZ2 или СГ. Возможна замена комплекса СГ-ЭК-Т на базе счетчика СГ на комплекс СГ-ЭК-Т на базе счетчика TRZ (или TRZ2) без доработки измерительной линии (трубопровода).





Основные функции комплексов СГ-ЭК

  • Вычисление приведенного к стандартным условиям объема газа.
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д..
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса.
  • Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК.
  • Периодический вывод данных на принтер, оснащенный последовательным портом.
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах.
  • Архивирование основных измеряемых и вычисляемых параметров.
  • Почасовая запись данных в архив за 9 месяцев.
  • Ввод и изменение исходных условий и данных (процедура настройки).
  • При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
  • Возможность работы по подставному значению расхода.
  • Контроль температуры окружающей среды (опционально).
  • Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации).
  • Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации).
  • Возможность дистанционной настройки корректора с помощью SMS сообщений.
  • Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05.
  • Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB.





Основные характеристики комплексов СГ-ЭК

Средний срок службы комплекса СГ-ЭК составляет не менее 12 лет с учетом замены комплектующих, имеющих естественный ограниченный срок службы. Межповерочный интервал 5 лет.

Электропитание может осуществляться от двух литиевых элементов питания со сроком службы не менее 5 лет либо от внешнего источника питания.

Комплекс СГ-ЭК-Вз является взрывозащищенным, соответствует требованиям гл.7.3 ПУЭ, , ГОСТ 30852.0-2002 (МЭК 60079-0:1996) и ГОСТ 30852.10-2002 (МЭК 60079-11:1996) и имеет маркировку взрывозащиты 1ExibIIВT4.

Технические параметрыСГ-ЭК-Р со счетчиком RABOСГ-ЭК-Р со счетчиком RVGСГ-ЭК-Т со счетчиком TRZСГ-ЭК-Т со счетчиком TRZ2СГ-ЭК-Т со счетчиком СГ
Диапазон рабочих расходов от 0,4 м3/ч до 400 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250) от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160) от 5 м3/ч до 6500 м3/ч
(диапазон рабочих расходов Qmin/Qmax:
при давлении до 0,3 МПа — до 1:30;
при давлении от 0,3 МПа до 1,0 МПа — до 1:50;
при давлении свыше 1,0 МПа — до 1:80)		 от 5 м3/ч до 1600 м3/ч (диапазон рабочих расходов Qmin/Qmax — до 1:30); от 8 м3/ч до 4000 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30)
Диаметр условного прохода Ду,мм Ду50...Ду100 Ду50...Ду150 Ду50...Ду300 Ду50...Ду150 Ду50...Ду200
Максимальное рабочее давление 1,6 МПа 1,6 МПа 1,6 МПа; 6,3 МПа — в зависимости от типоразмера счетчика ANSI600 (10,0 МПа) СГ16МТ-Р: 1,6 МПа; со счетчиком газа СГ75МТ-Р: 7,5 МПа;
Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа) 0,08-7,0
Диапазон измерения температуры рабочей среды комплекса СГ-ЭК от −23 °С до +60 °С
Диапазон температур окружающей среды комплекса СГ-ЭК от −40 °С до +60 °С
Диапазон температур, при котором объем газа приводится к стандартным условиям от −23°С до + 60°С







Вариант исполнения измерительного комплекса со счетчиком TRZ (СГ-ЭК-Т2-..)

Вариант исполнения измерительного комплекса со счетчиком TRZ (СГ-ЭК-Т2-..)

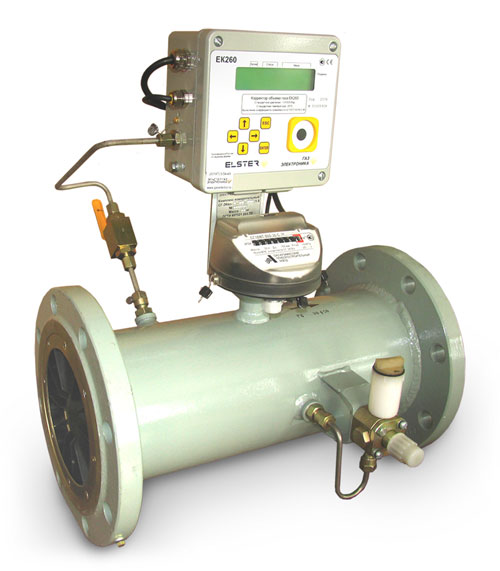

 Вариант исполнения измерительного комплекса со счетчиком СГ (СГ-ЭК-Т1-..)

Вариант исполнения измерительного комплекса со счетчиком СГ (СГ-ЭК-Т1-..)
