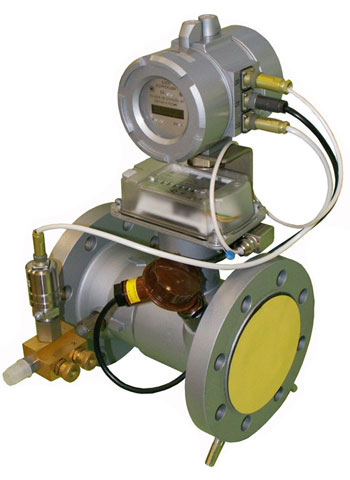

Измерительно-вычислительный комплекс КИ-СТГ

Измерительно-вычислительные комплексы КИ-СТГ предназначены для измерения объема и объемного расхода природного газа в рабочих условиях. КИ-СТГ используется для автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости. Комплексы могут применяться при автоматизированном контроле и учете потребления газа на газораспределительных станциях, газораспределительных пунктах, котельных, промышленных предприятиях и других узлах учета газа.

КИ-СТГ - имеют следующее обозначение:

КИ-СТГ-Б-80/250-16: где
Б — Тип корректора (Б — корректор БК; С — корректор SEVC-D (Corus);

Г — вычислитель «ГиперФлоу-3Пм»)
80 — Диаметр условного прохода, мм
250 — Максимальный измеряемый объемный расход при рабочих условиях, м/ч
16 — Верхний предел диапазона измерения давления, кгс/см? (при использовании датчика абсолютного давления добавляется А)

Вид климатического исполнения комплексов УХЛ, категория размещения 3 по ГОСТ 15150-69.

Комплексы КИ-СТГ выполнены для установки в трубопроводе с диаметром условного прохода: ДУ 50 мм, ДУ 80 мм, ДУ 100 мм, ДУ 150 мм.

По защищенности от проникновения пыли и воды комплексы соответствует группе:

IP50 по ГОСТ 14254 — для комплекса КИ-СТГ-Б, IP55 по ГОСТ 14254 — для комплекса КИ-СТГ-С, IP54 по ГОСТ 14254-96 — для комплекса КИ-СТГ-Г.

Электропитание комплексов осуществляется:

• для комплекса КИ-СТГ-Б — от встроенного источника питания — литиевых батарей максимальным напряжением 6,5 В со сроком непрерывной работы не менее 5 лет или от внешнего источника питания со встроенным искробезопасным барьером;
•  для комплекса КИ-СТГ-С — от встроенного источника питания — литиевых батарей 3,6 В со сроком непрерывной работы не менее 5 лет или от внешнего источника питания со встроенным искробезопасным барьером;
• для комплекса КИ-СТГ-Г — от встроенного источника питания БП-012 КРАУ5.087.012, напряжение — не более 3,7 В, со сроком непрерывной работы не менее 3 лет или от внешнего источника питания со встроенным искробезопасным барьером.

Комплекс КИ-СТГ обеспечивает выполнение следующих процедур:

- измеряет объем газа в рабочих условиях, давление и температуру и приводит измеренный объем к стандартным условиям согласно измеренным значениям давления и температуры и вычисленному значению коэффициента сжимаемости;

- обеспечивает архивирование параметров потока газа в памяти корректора;

- обеспечивает защиту введенной базы настройки корректора и архивной информации, хранящейся в его памяти, от постороннего вмешательства. Защита обеспечивается путем пломбирования корпуса корректора с помощью навесных пломб, ограничивающих доступ к элементу разрешения настройки, установкой паролей.
