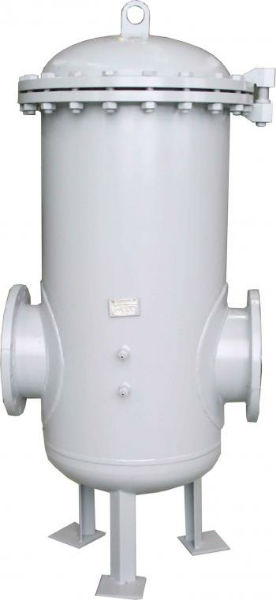

ФГ-80, ФГ-100, ФГ-150, ФГ-200, ФГ-250, ФГ-300, ФГ-400

Отправить запрос

Вы также можете отправить заявку нам на электронный адрес neftegazholding@mail.ru.
или сделать запрос по телефону +7 (8452) 323-161

Фильтры газовые серии ФГ предназначены для очистки неагрессивных газов и воздуха от механических примесей, влаги.
Фильтрующий элемент может быть из волокнисто-пористого сополимера пропилена, который сохраняет все технические характеристики при температуре окружающей среды от -40 до +40°C и относительной влажности воздуха до 100%, либо сетчатый (сетка латунная полутомпаковая) с размером ячейки 0,2 мм, 0,08 мм или 0,04 мм.


Фильтры ФГ с размером ячейки в сетке 0,04 мм устанавливается перед ротационными счетчиками типа RVG.



Фильтры изготавливаются в следующих исполнениях:

  • ФГ-80П, ФГ-100П, ФГ-150П, ФГ-200П - с прямым выходом газа;
  • ФГ-80У1, ФГ-100У1, ФГ-150У1, ФГ-200У1 - с угловым правым выходом газа;
  • ФГ-80У2, ФГ-100У2, ФГ-150У2, ФГ-200У2 - с угловым левым выходом газа.





Параметры изделия   ФГ -80  ФГ -100   ФГ -150 ФГ -200  ФГ -250  ФГ -300 ФГ -400
 Рабочая среда   природный газ по ГОСТ 5542-87
 Температура окружающей среды, °С   от -40 до +40
 Диаметр условного прохода, мм   80  100  150  200  250 300 400
 Максимальное рабочее давление, МПа (кгс/см²)   1,2 (12)
Максимальная пропускная способность, м³/час  15000  20000  35000  50000  75000 90000 180000
 Тип фильтрующего элемента   сетка латунная полутомпаковая / полипропиленовое волокно
 Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.)  сетчатый  5 (500)
 волокнисто-пористый сополимер пропилена  10 (1000)
 Степень фильтрации частиц размером не более 0,2 мм (0,08; 0,04), %  99
 Габаритные размеры, мм    - длина L  650 720  950
 - ширина B  500  650  760  920
 - высота H 1020  1380 1630   1800
 Тип присоединения   фланцевое по ГОСТ 12820-80
 Присоединительные размеры, мм      - D1  160  180  240  295  355 410 525
 - n  4   8  12 16
 - d  18   22  26 30
 - H1 520 700 800
 - L1 325  360  475 525
 - B1  555 650  830  950
 Масса, кг, не более   162  165 250  450  600 650 700
 Средний срок службы, лет, не менее   10
