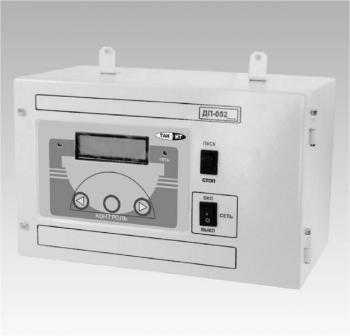

ДП-002 - система диспетчеризации модульных котельных
Назначение ДП-002:
Комплект ДП-002 предназначен для работы в составе модульной котельной, содержащей до 5-ти бытовых водогрейных котлов (с автоматикой типа РГУ, САБК, АРБАТ и т. д.), Производительностью до 100 кВт каждый.
ДП-002Ц-центральный пульт, расположенный в помещении топочной;
ДП-002Д-дистанционный пульт, распологаемый на расстоянии до 600 м от топочной.
Функции ДП-002:
| ДП-002Ц |
ДП-002Д |
|
Контроль состояния тепловых модулей, датчиков общекотельной автоматики безопасности:
аварийный останов модульной котельной, при возникновении аварийных ситуаций и включение звуковой сигнализации;
индикация режимов работы, состояния котлов и первопричины аварии на световом алфавитно-цифровом табло;
пуск и останов модульной котельной в ручном режиме как из помещения топочной, так и дистанционно;
передача информации о состоянии котельной на диспетчерский пульт (ДП-002Д).
|
- индикация режимов работы, состояния котлов, причины аварийного отключения котельной;
- дистанционное отключение котельной.
|
Технические характеристики ДП-002:
| ДП-002Ц |
ДП-002Д |
|
Входные сигналы:
- типа сухой контакт или открытый коллектор - 24 шт;
- сигналы, формируемые изменением внутреннего сопротивления датчика - 8 шт;
- выходные цепи - способные коммутировать переменный ток до 1А при напряжении до 250В (типа сухой контакт) - 4 шт;
- информационный обмен по интерфейсу RS 485;

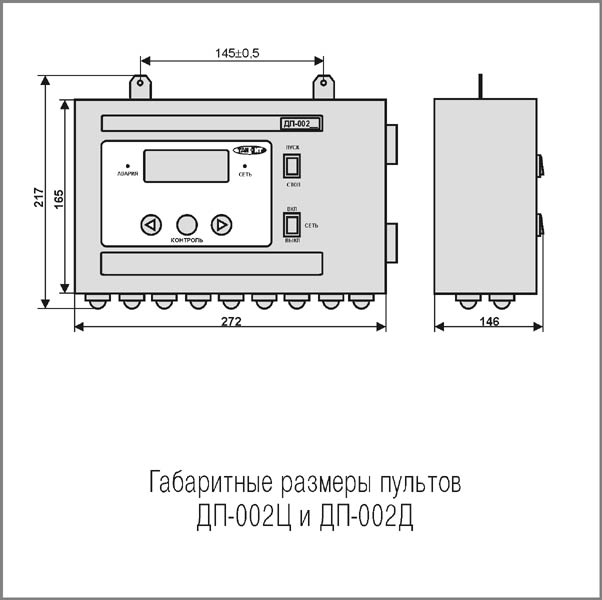

- габаритные размеры 265х165х90 мм,
масса не более 2 кг.
|
- выходные цепи - способные коммутировать переменный ток до 1А при напряжении до 250В - 6 шт;
- информационный обмен по интерфейсу RS 485;
- габаритные размеры 265х165х90 мм;
- масса не более 2 кг;
- напряжение питания комплекта - 220 В +10%/-15% (50±1)Гц.
- мощность, потребляемая комплектом, не более 15Вт;
- время срабатывания защиты при возникновении аварийных ситуаций не более 0,5 с.;
- ресурс, не менее 30000 часов.
|

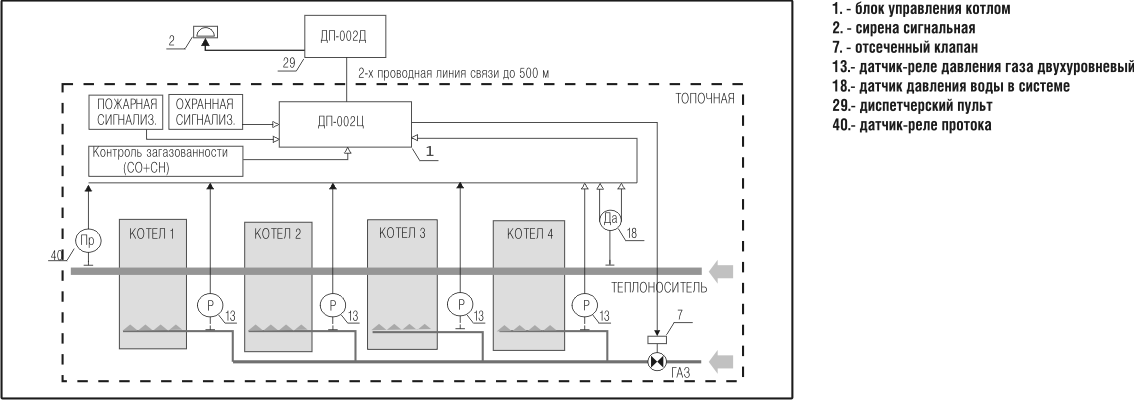

Схема работы ДП-002 в составе модульной котельной
